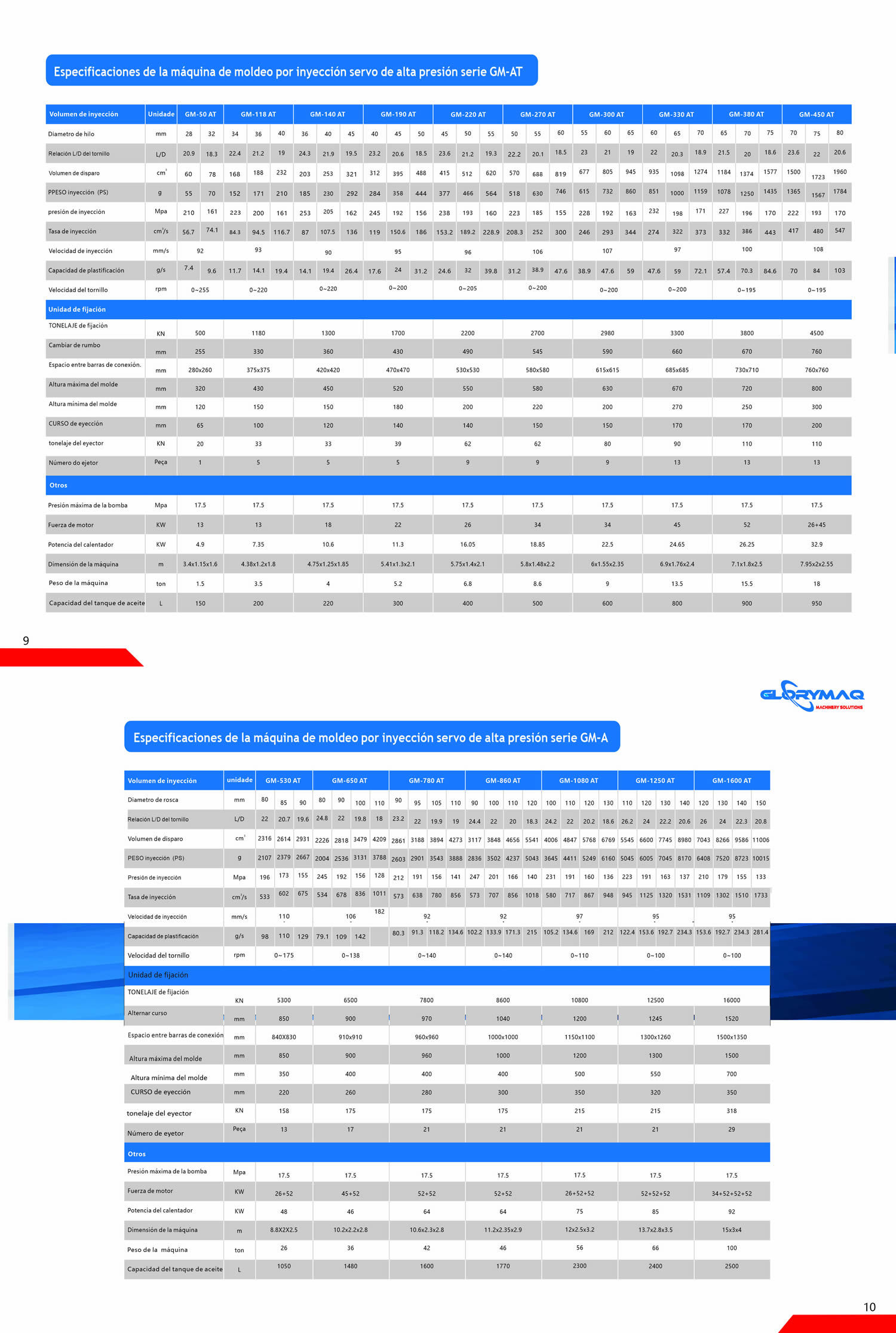

Especificaciones de la máquina de moldeo por inyección servo de alta presión serie GM-AT
Con un sistema avanzado de circuito cerrado y un control de precisión a nivel de micras, cada moldeo por inyección es una búsqueda de la perfección. El control de presión de doble circuito cerrado permite que el peso del producto formado sea preciso y seguro, el posicionamiento del molde de apertura y cierre sea estable como el monte tai, la calidad es excelente y supera las expectativas.
Clasificación:
Palabras clave:
IMD
Máquina de moldeo por inyección
Máquina de moldeo de plástico
Detalles del producto
Volumen de inyección | unidade | GM-50 AT | GM-118 AT | GM-140 AT | GM-190 AT | GM-220 AT | GM-270 AT | GM-300 AT | GM-330 AT | GM-380 AT | GM-450 AT | |||||||||||||||||||
Diametro de hilo | mm | 28 | 32 | 34 | 36 | 40 | 36 | 40 | 45 | 40 | 45 | 50 | 45 | 50 | 55 | 50 | 55 | 60 | 55 | 60 | 65 | 60 | 65 | 70 | 65 | 70 | 75 | 70 | 75 | 80 |
Relación L/D del tornillo | L/D | 20.9 | 18.3 | 22.4 | 21.2 | 19 | 24.3 | 21.9 | 19.5 | 23.2 | 20.6 | 18.5 | 23.6 | 21.2 | 19.3 | 22.2 | 20.1 | 18.5 | 23 | 21 | 19 | 22 | 20.3 | 18.9 | 21.5 | 20 | 18.6 | 23.6 | 22 | 20.6 |
Volumen de disparo | cm³ | 60 | 78 | 168 | 188 | 232 | 203 | 253 | 321 | 312 | 395 | 488 | 415 | 512 | 620 | 570 | 688 | 819 | 677 | 805 | 945 | 935 | 1098 | 1274 | 1184 | 1374 | 1577 | 1500 | 1723 | 1960 |
PPESO inyección (PS) | g | 55 | 70 | 152 | 171 | 210 | 185 | 230 | 292 | 284 | 358 | 444 | 377 | 466 | 564 | 518 | 630 | 746 | 615 | 732 | 860 | 851 | 1000 | 1159 | 1078 | 1250 | 1435 | 1365 | 1567 | 1784 |
presión de inyección | Mpa | 210 | 161 | 223 | 200 | 161 | 253 | 205 | 162 | 245 | 192 | 156 | 238 | 193 | 160 | 223 | 185 | 155 | 228 | 192 | 163 | 232 | 198 | 171 | 227 | 196 | 170 | 222 | 193 | 170 |
Tasa de inyección | cm³/s | 56.7 | 74.1 | 84.3 | 94.5 | 116.7 | 87 | 107.5 | 136 | 119 | 150.6 | 186 | 153.2 | 189.2 | 228.9 | 208.3 | 252 | 300 | 246 | 293 | 344 | 274 | 322 | 373 | 332 | 386 | 443 | 417 | 480 | 547 |
Velocidad de inyección | mm/s | 92 | 93 | 90 | 95 | 96 | 106 | 107 | 97 | 100 | 108 | |||||||||||||||||||
Capacidad de plastificación | g/s | 7.4 | 9.6 | 11.7 | 14.1 | 19.4 | 14.1 | 19.4 | 26.4 | 17.6 | 24 | 31.2 | 24.6 | 32 | 39.8 | 31.2 | 38.9 | 47.6 | 38.9 | 47.6 | 59 | 47.6 | 59 | 72.1 | 57.4 | 70.3 | 84.6 | 70 | 84 | 103 |
Velocidad del tornillo | rpm | 0-255 | 0-220 | 0-220 | 0-200 | 0-205 | 0-200 | 0-200 | 0-200 | 0-195 | 0-195 | |||||||||||||||||||
Unidad de fijación | ||||||||||||||||||||||||||||||
TONELAJE de fijación | KN | 500 | 1180 | 1300 | 1700 | 2200 | 2700 | 2980 | 3300 | 3800 | 4500 | |||||||||||||||||||
Cambiar de rumbo | mm | 255 | 330 | 360 | 430 | 490 | 545 | 590 | 660 | 670 | 760 | |||||||||||||||||||
Espacio entre barras de conexión. | mm | 280x260 | 375x375 | 420x420 | 470x470 | 530x530 | 580x580 | 615x615 | 685x685 | 730x710 | 760x760 | |||||||||||||||||||
Altura máxima del molde | mm | 320 | 430 | 450 | 520 | 550 | 580 | 630 | 670 | 720 | 800 | |||||||||||||||||||
Altura mínima del molde | mm | 120 | 150 | 150 | 180 | 200 | 220 | 200 | 270 | 250 | 300 | |||||||||||||||||||
CURSO de eyección | mm | 65 | 100 | 120 | 140 | 140 | 150 | 150 | 170 | 170 | 200 | |||||||||||||||||||
tonelaje del eyector | KN | 20 | 33 | 33 | 39 | 62 | 62 | 80 | 90 | 110 | 110 | |||||||||||||||||||
Número do ejetor | Peça | 1 | 5 | 5 | 5 | 9 | 9 | 9 | 13 | 13 | 13 | |||||||||||||||||||
Otros | ||||||||||||||||||||||||||||||
Presión máxima de la bomba | Mpa | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | |||||||||||||||||||
Fuerza de motor | KW | 13 | 13 | 18 | 22 | 26 | 34 | 34 | 45 | 52 | 26+45 | |||||||||||||||||||
Potencia del calentador | KW | 4.9 | 7.35 | 10.6 | 11.3 | 16.05 | 18.85 | 22.5 | 24.65 | 26.25 | 32.9 | |||||||||||||||||||
Dimensión de la máquina | m | 3.4x1.15x1.6 | 4.38x1.2x1.8 | 4.75x1.25x1.85 | 5.41x1.3x2.1 | 5.75x1.4x2.1 | 5.8x1.48x2.2 | 6x1.55x2.35 | 6.9x1.76x2.4 | 7.1x1.8x2.5 | 7.95x2x2.55 | |||||||||||||||||||
Peso de la máquina | ton | 1.5 | 3.5 | 4 | 5.2 | 6.8 | 8.6 | 9 | 13.5 | 15.5 | 18 | |||||||||||||||||||
Capacidad del tanque de aceite | L | 150 | 200 | 220 | 300 | 400 | 500 | 600 | 800 | 900 | 950 |
Volumen de inyección | unidade | GM-530 AT | GM-650 AT | GM-780 AT | GM-860 AT | GM-1080 AT | GM-1250 AT | GM-1600 AT | ||||||||||||||||||||
Diametro de rosca | mm | 80 | 85 | 90 | 80 | 90 | 100 | 110 | 90 | 95 | 105 | 110 | 90 | 100 | 110 | 120 | 100 | 110 | 120 | 130 | 110 | 120 | 130 | 140 | 120 | 130 | 140 | 150 |
Relación L/D del tornillo | L/D | 22 | 20.7 | 19.6 | 24.8 | 22 | 19.8 | 18 | 23.2 | 22 | 19.9 | 19 | 24.4 | 22 | 20 | 18.3 | 24.2 | 22 | 20.2 | 18.6 | 26.2 | 24 | 22.2 | 20.6 | 26 | 24 | 22.3 | 20.8 |
Volumen de disparo | cm³ | 2316 | 2614 | 2931 | 2226 | 2818 | 3479 | 4209 | 2861 | 3188 | 3894 | 4273 | 3117 | 3848 | 4656 | 5541 | 4006 | 4847 | 5768 | 6769 | 5545 | 6600 | 7745 | 8980 | 7043 | 8266 | 9586 | 11006 |
PESO inyección (PS) | g | 2107 | 2379 | 2667 | 2004 | 2536 | 3131 | 3788 | 2603 | 2901 | 3543 | 3888 | 2836 | 3502 | 4237 | 5043 | 3645 | 4411 | 5249 | 6160 | 5045 | 6005 | 7045 | 8170 | 6408 | 7520 | 8723 | 10015 |
Presión de inyección | Mpa | 196 | 173 | 155 | 245 | 192 | 156 | 128 | 212 | 191 | 156 | 141 | 247 | 201 | 166 | 140 | 231 | 191 | 160 | 136 | 223 | 191 | 163 | 137 | 210 | 179 | 155 | 133 |
Tasa de inyección | cm³/s | 533 | 602 | 675 | 534 | 678 | 836 | 1011 | 573 | 638 | 780 | 856 | 573 | 707 | 856 | 1018 | 580 | 717 | 867 | 948 | 945 | 1125 | 132 | 1531 | 1109 | 1302 | 1510 | 1733 |
Velocidad de inyección | mm/s | 110 | 106 | 182 | 92 | 92 | 97 | 95 | 95 | |||||||||||||||||||
Capacidad de plastificación | g/s | 98 | 110 | 129 | 79.1 | 109 | 142 | 80.3 | 91.3 | 118.2 | 134.6 | 102.2 | 133.9 | 171.3 | 215 | 105.2 | 134.6 | 169 | 212 | 122.4 | 153.6 | 192.7 | 234.3 | 153.6 | 192.7 | 234.3 | 281.4 | |
Velocidad del tornillo | rpm | 0-175 | 0-138 | 0-140 | 0-140 | 0-110 | 0-100 | 0-100 | ||||||||||||||||||||
Unidad de fijación | ||||||||||||||||||||||||||||
TONELAJE de fijación | KN | 5300 | 6500 | 7800 | 8600 | 10800 | 12500 | 16000 | ||||||||||||||||||||
Alternar curso | mm | 850 | 900 | 970 | 1040 | 1200 | 1245 | 1520 | ||||||||||||||||||||
Espacio entre barras de conexión | mm | 840X830 | 910x910 | 960x960 | 1000x1000 | 1150x1100 | 1300x1260 | 1500x1350 | ||||||||||||||||||||
Altura máxima del molde | mm | 850 | 900 | 960 | 1000 | 1200 | 1300 | 1500 | ||||||||||||||||||||
Altura mínima del molde | mm | 350 | 400 | 400 | 400 | 500 | 550 | 700 | ||||||||||||||||||||
CURSO de eyección | mm | 220 | 260 | 280 | 300 | 350 | 320 | 350 | ||||||||||||||||||||
tonelaje del eyector | KN | 158 | 175 | 175 | 175 | 215 | 215 | 318 | ||||||||||||||||||||
Número do ejetor | Peça | 13 | 17 | 21 | 21 | 21 | 21 | 29 | ||||||||||||||||||||
Otros | ||||||||||||||||||||||||||||
Presión máxima de la bomba | Mpa | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | ||||||||||||||||||||
Fuerza de motor | KW | 26+52 | 45+52 | 52+52 | 52+52 | 26+52+52 | 52+52+52 | 34+52+52+52 | ||||||||||||||||||||
Potencia del calentador | KW | 48 | 46 | 64 | 64 | 75 | 85 | 92 | ||||||||||||||||||||
Dimensión de la máquina | m | 8.8X2X2.5 | 10.2x2.2x2.8 | 10.6x2.3x2.8 | 11.2x2.35x2.9 | 12x2.5x3.2 | 13.7x2.8x3.5 | 15x3x4 | ||||||||||||||||||||
Peso de la máquina | ton | 26 | 36 | 42 | 46 | 56 | 66 | 100 | ||||||||||||||||||||
Capacidad del tanque de aceite | L | 1050 | 1480 | 1600 | 1770 | 2300 | 2400 | 2500 |
Con un sistema avanzado de circuito cerrado y un control de precisión a nivel de micras, cada moldeo por inyección es una búsqueda de la perfección. El control de presión de doble circuito cerrado permite que el peso del producto formado sea preciso y seguro, el posicionamiento del molde de apertura y cierre sea estable como el monte tai, la calidad es excelente y supera las expectativas.
Impulsado por servomotores, respuesta instantánea y aceleración de la eficiencia de la producción. Ciclo corto y alta producción hacen que su línea de producción sea aún más poderosa y aproveche las oportunidades del mercado.
Suministro de energía bajo demanda, reducción del consumo de energía y el desperdicio, operación de bajo ruido y creación de un entorno de producción Verde. Elija una máquina universal de moldeo por inyección servomotor de alta presión para construir un futuro de desarrollo sostenible.
Es ampliamente adecuado para el procesamiento por inyección de una variedad de materiales para satisfacer las necesidades de diferentes industrias. Soporte de diseño personalizado, ajuste flexible de acuerdo con los requisitos de molde y proceso, para que cada equipo se convierta en el mejor socio de su línea de producción.

5G COMMUNICATION

NEW ENERGY VEHICLE

A SHIP

AEROSPACE

3C ELECTRONICS

PRECISION DIE
Dongguan Glorymaq Intelligent Equipment Technology Co., Ltd, conocida como changrui seiko, es una integración de investigación y desarrollo, producción, ventas y servicio de equipos inteligentes, con casi 15 años de experiencia en la industria, puede proporcionar a los clientes equipos de alta calidad y soluciones integrales inteligentes.
