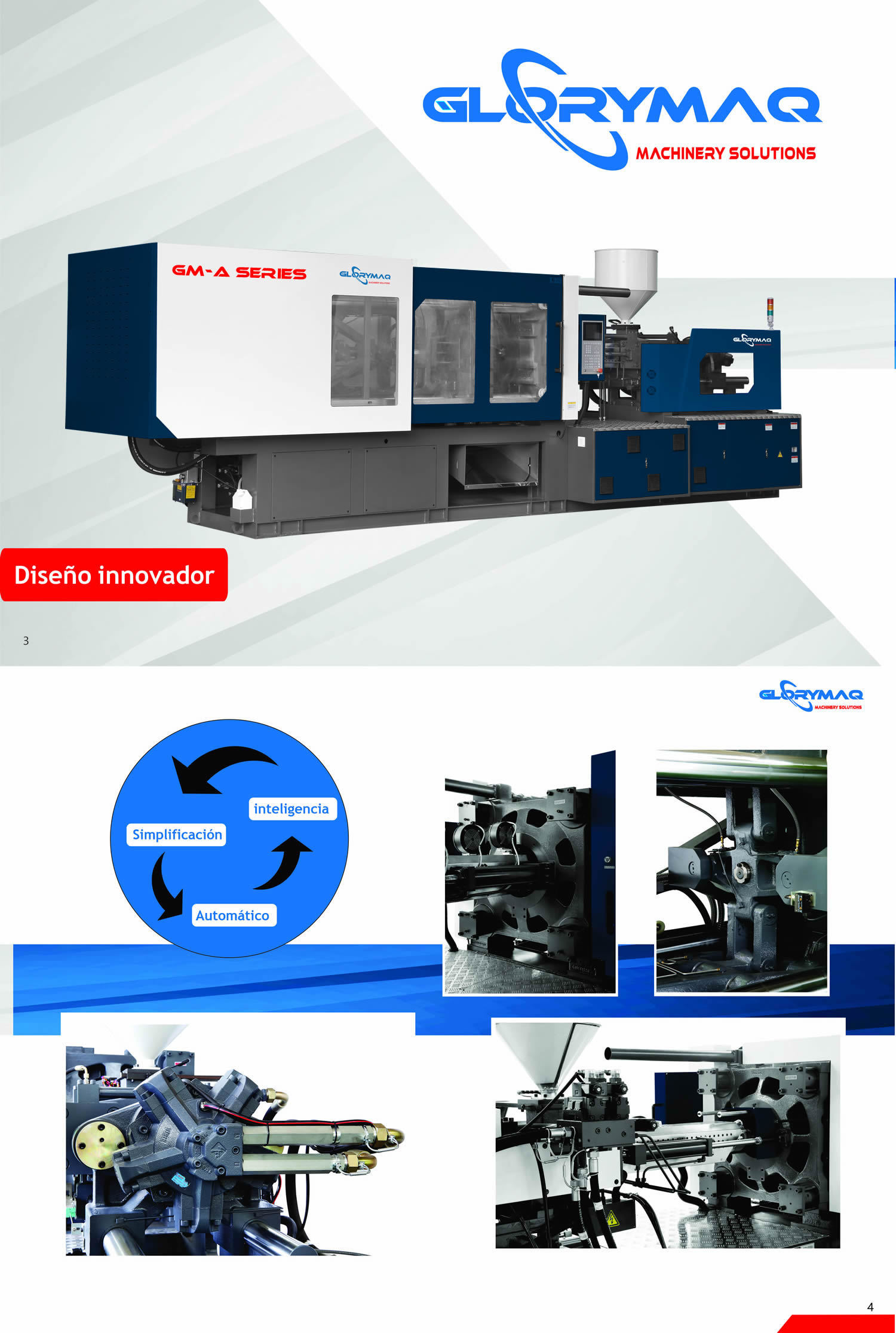

Especificaciones de la máquina de moldeo por inyección servo estándar serie GM-A

La máquina de moldeo por inyección servomotor está impulsada por servomotores, con una velocidad de suma y resta más rápida y una velocidad de respuesta, que puede adaptarse rápidamente a los cambios en las condiciones de trabajo y mejorar la eficiencia de la producción. La velocidad de respuesta del sistema es 2 - 3 veces mayor que la de las máquinas tradicionales, la velocidad de respuesta es rápida y el tiempo de ciclo es corto, lo que mejora aún más la eficiencia general de la producción.

Clasificación:

Máquina de moldeo por inyección

Palabras clave:

Máquina de moldeo por inyección

Máquinas para moldeo de plástico

IMD

Consulta

Detalles del producto

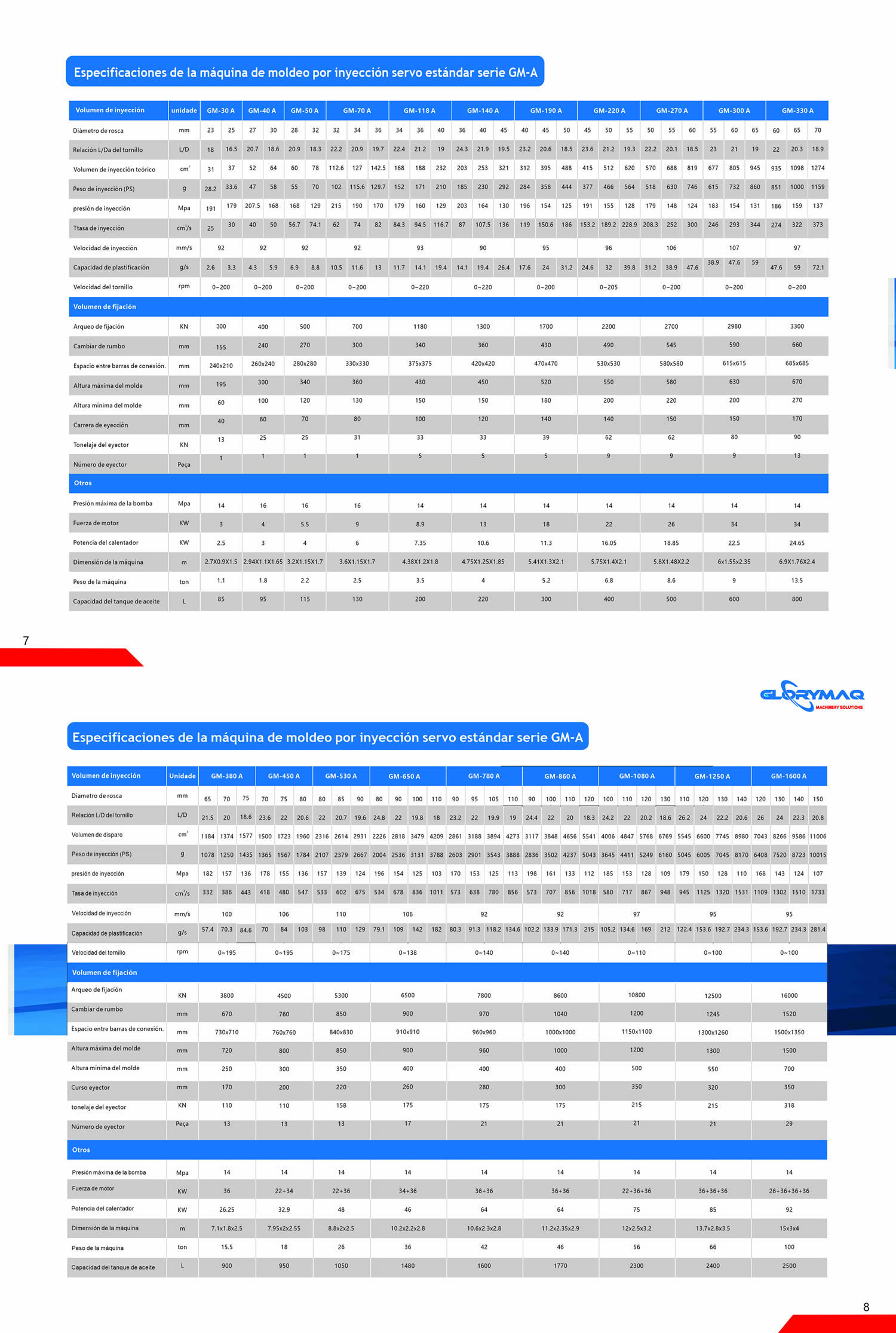

Volumen de inyección unidade GM-30 A GM-40A GM-50A GM-70 A GM-118 A GM-140 A GM-190 A GM-220 A GM-270 A GM-300 A GM-330 A
Diámetro de rosca mm 23 25 27 30 28 32 32 34 36 34 36 40 36 40 45 40 45 50 45 50 55 50 55 60 55 60 65 60 65 70
Relación L/Da del tornillo L/D 18 16.5 20.7 18.6 20.9 18.3 22.2 20.9 19.7 22.4 21.2 19 24.3 21.9 19.5 23.2 20.6 18.5 23.6 21.2 19.3 22.2 20.1 18.5 23 21 19 22 20.3 18.9
Volumen de inyección teórico cm³ 31 37 52 64 60 78 112.6 127 142.5 168 188 232 203 253 321 312 395 488 415 512 620 570 688 819 677 805 945 935 1098 1274
Peso de inyección (PS) g 28.2 33.6 47 58 55 70 102 115.6 129.7 152 171 210 185 230 292 284 358 444 377 466 564 518 630 746 615 732 860 851 1000 1159
presión de inyección Mpa 191 179 207.5 168 168 129 215 190 170 179 160 129 203 164 130 196 154 125 191 155 128 179 148 124 183 154 131 186 159 137
Ttasa de inyección cm³/s 25 30 40 50 56.7 74.1 62 74 82 84.3 94.5 116.7 87 107.5  136 119 150.6 186 153.2 189.2 228.9 208.3 252 300 246 293 344 274 322 373
Velocidad de inyección mm/s 92 92 92 92 93 90 95 96 106 107 97
Capacidad de plastificación g/s 2.6 3.3 4.3 5.9 6.9 8.8 10.5 11.6 13 11.7 14.1 19.4 14.1 19.4 26.4 17.6 24 31.2 24.6 32 39.8 31.2 38.9 47.6 38.9 47.6 59 47.6 59 72.1
Velocidad del tornillo rpm 0~200 0~200 0~200 0~200 0-220 0-220 0-200 0-205 0-200 0-200 0-200
Volumen de fijación
Arqueo de fijación KN 300 400 500 700 1180 1300 1700 2200 2700 2980 3300
Cambiar de rumbo mm 155 240 270 300 340 360 430 490 545 590 660
Espacio entre barras de conexión. mm 240x210 260x240 280x280 330x330 375x375 420x420 470x470 530x530 580x580 615x615 685x685
Altura máxima del molde mm 195 300 340 360 430 450 520 550 580 630 670
Altura mínima del molde mm 60 100 120 130 150 150 180 200 220 200 270
Carrera de eyección mm 40 60 70 80 100 120 140 140 150 150 170
Tonelaje del eyector KN 13 25 25 31 33 33 39 62 62 80 90
Número de eyector Peça 1 1 1 1 5 5 5 9 9 9 13
Otros
Presión máxima de la bomba Mpa 14 16 16 16 14 14 14 14 14 14 14
Fuerza de motor KW 3 4 5.5 9 8.9 13 18 22 26 34 34
Potencia del calentador KW 2.5 3 4 6 7.35 10.6 11.3 16.05 18.85 22.5 24.65
Dimensión de la máquina m 2.7X0.9X1.5 2.94X1.1X1.65 3.2X1.15X1.7 3.6X1.15X1.7 4.38X1.2X1.8 4.75X1.25X1.85 5.41X1.3X2.1 5.75X1.4X2.1 5.8X1.48X2.2 6x1.55x2.35 6.9X1.76X2.4
Peso de la máquina ton 1.1 1.8 2.2 2.5 3.5 4 5.2 6.8 8.6 9 13.5
Capacidad del tanque de aceite L 85 95 115 130 200 220 300 400 500 600 800



Volumen de inyección unidade GM-380 A GM-450 A GM-530 A GM-650 A GM-780 A GM-860 A GM-1080 A GM-1250 A GM-1600 A
Diametro de rosca mm 65 70 75 70 75 80 80 85 90 80 90 100 110 90 95 105 110 90 100 110 120 100 110 120 130 110 120 130 140 120 130 140 150
Relación L/D del tornillo L/D 21.5 20 18.6 23.6 22 20.6 22 20.7 19.6 24.8 22 19.8 18 23.2 22 19.9 19 24.4 22 20 18.3 24.2 22 20.2 18.6 26.2 24 22.2 20.6 26 24 22.3 20.8
Volumen de disparo cm³ 1184 1374 1577 1500 1723 1960 2316 2614 2931 2226 2818 3479 4209 2861 3188 3894 4273 3117 3848 4656 5541 4006 4847 5768 6769 5545 6600 7745 8980 7043 8266 9586 11006
Peso de inyección (PS) g 1078 1250 1435 1365 1567 1784 2107 2379 2667 2004 2536 3131 3788 2603 2901 3543 3888 2836 3502 4237 5043 3645 4411 5249 6160 5045 6005 7045 8170 6408 7520 8723 10015
presión de inyección Mpa 182 157 136 178 155 136 157 139 124 196 154 125 103 170 153 125 113 198 161 133 112 185 153 128 109 179 150 128 110 168 143 124 107
Tasa de inyección cm³/s 332 386 443 418 480 547 533 602 675 534 678 836 1011 573 638 780 856 573 707 856 1018 580 717 867 948 945 1125 1320 1531 1109 1302 1510 1733
Velocidad de inyección mm/s 100 106 110 106 92 92 97 95 95
Capacidad de plastificación g/s 57.4 70.3 84.6 70 84 103 98 110 129 79.1 109 142 182 80.3 91.3 118.2 134.6 102.2 133.9 171.3 215 105.2 134.6 169 212 122.4 153.6 192.7 234.3 153.6 192.7 234.3 281.4
Velocidad del tornillo rpm 0-195 0-195 0-175 0-138 0-140 0-140 0-110 0-100 0-100
Volumen de fijación
Arqueo de fijación KN 3800 4500 5300 6500 7800 8600 10800 12500 16000
Cambiar de rumbo mm 670 760 850 900 970 1040 1200 1245 1520
Espacio entre barras de conexión. mm 730x710 760x760 840x830 910x910 960x960 1000x1000 1150x1100 1300x1260 1500x1350
Altura máxima del molde mm 720 800 850 900 960 1000 1200 1300 1500
Altura mínima del molde mm 250 300 350 400 400 400 500 550 700
Curso eyector mm 170 200 220 260 280 300 350 320 350
tonelaje del eyector KN 110 110 158 175 175 175 215 215 318
Número de eyector Peça 13 13 13 17 21 21 21 21 29
Otros
Presión máxima de la bomba Mpa 14 14 14 14 14 14 14 14 14
Fuerza de motor KW 36 22+34 22+36 34+36 36+36 36+36 22+36+36 36+36+36 26+36+36+36
Potencia del calentador KW 26.25 32.9 48 46 64 64 75 85 92
Dimensión de la máquina m 7.1x1.8x2.5 7.95x2x2.55 8.8x2x2.5 10.2x2.2x2.8 10.6x2.3x2.8 11.2x2.35x2.9 12x2.5x3.2 13.7x2.8x3.5 15x3x4
Peso de la máquina ton 15.5 18 26 36 42 46 56 66 100
Capacidad del tanque de aceite L 900 950 1050 1480 1600 1770 2300 2400 2500

Especificaciones de la máquina de moldeo por inyección servo estándar serie GM-AEspecificaciones de la máquina de moldeo por inyección servo estándar serie GM-AEspecificaciones de la máquina de moldeo por inyección servo estándar serie GM-AEspecificaciones de la máquina de moldeo por inyección servo estándar serie GM-AEspecificaciones de la máquina de moldeo por inyección servo estándar serie GM-A



　　Sistema de control informático de marca moderno, respuesta instantánea

　　Pantalla LCD de color, control independiente de la CPU

　　Control principal, respuesta rápida, control preciso

　　120 grupos de espacio de almacenamiento de parámetros de molde;

　　Gestión del control de calidad, lista Estadística de los principales parámetros del proceso y curvas;

　　Función de control de temperatura del cilindro eip, ajuste automático de parámetros

　　El controlador de la CPU y la pantalla son independientes y confiables.

　　Una pantalla LCD de color más grande mejora la claridad de visualización y admite compatibilidad multilingüe.

　　El sistema de control también admite monitoreo remoto. Cuando hay un problema con el control, la máquina puede conectarse a Internet a través de una interfaz especial. El Servicio inject permite el diagnóstico y mantenimiento remoto de fallas.

　　Función de protección de pantalla para prolongar la vida útil de la lcd.

　　Los LED súper brillantes proporcionan puntos de entrada y salida de inspección. Proporciona instrucciones y servicios convenientes para el funcionamiento de la máquina.

　　Proporciona cerraduras de hardware de datos para evitar que personas no autorizadas modifiquen los parámetros de formación y afecten el rendimiento de la máquina.

　　Control de temperatura del cilindro EIP de circuito cerrado.

　　El Gabinete de control antipolvo e impermeable proporciona un Gabinete limpio y ordenado para todos los elementos de control eléctrico.
